简体中文
English
欢迎光临上海高斯通船舶配件有限公司
网站,服务热线:021-
68901229
设为首页
|
加入收藏
诚信 务实 创新 卓越
Integrity Practicality Innovation Excellence
关于我们
公司简介
公司资信
专利证书
荣誉证书
技术力量
检测设备
生产设备
产品中心
气阀系列
阀座和导套系列
连杆系列
其他系列
翻新系列
产品案例
气阀热冲击试验
气阀耐久性试验1
气阀耐久性试验2
气体机气阀耐久性试验
客户服务
服务宗旨
服务承诺
咨询反馈
技术答疑
新闻资讯
文件下载
联系我们
招贤纳士
合作伙伴
当前位置:
网站首页
∷
产品中心
∷
气阀系列
气阀系列
阀座和导套系列
连杆系列
其他系列
翻新系列
气阀翻新
连杆翻新
喷油器翻新
缸盖翻新
产品中心
PRODUCTS
气阀材料
气阀材料
SNCrW
NiMoNiC80A
DSA760
23-8N
4Cr14Ni14W2Mo
4Cr9Si2
4Cr10Si2Mo
21-4NWNb
产品范围
常温硬度对比

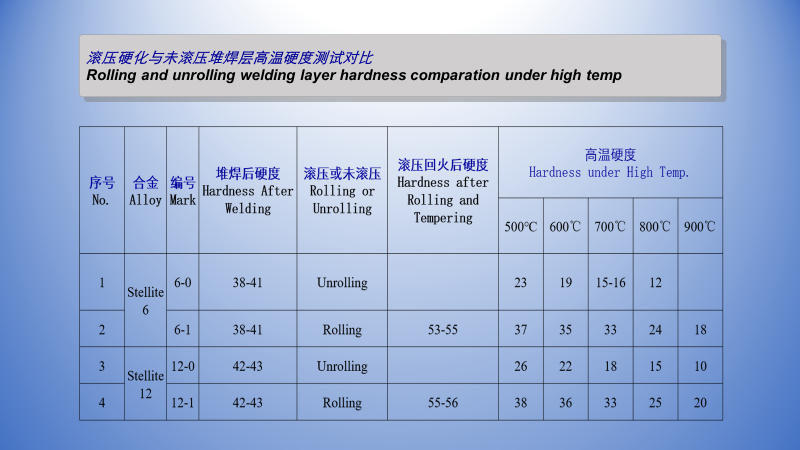

高温硬度对比
金相组织对比

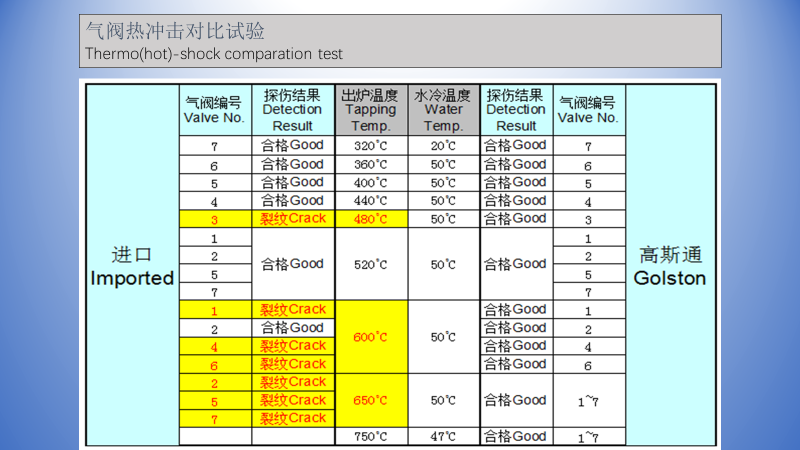

热冲击试验对比
02
01
气阀系列
专利工艺
1、阀面合金真空熔焊高温滚压硬化工艺
该工艺技术由高斯通自主研发创造并获发明专利。真空熔焊保证阀面堆焊的耐高温合金与母材熔合,无气孔、夹渣、疏松等焊接缺陷,高温滚压容易改变堆焊金相组织,使其组织更加紧密细化,硬度更高,大大提高了耐高温,耐腐蚀性能。硬化处理改变了合金金相组织
, 由原来长枝晶状分布改变成均匀的网状分布, 晶粒度等级由原来6~7级, 提高到10~12级。合金堆焊层硬度由原来HRC50以下,提高到HRC60以上(可根据用户需要控制)。

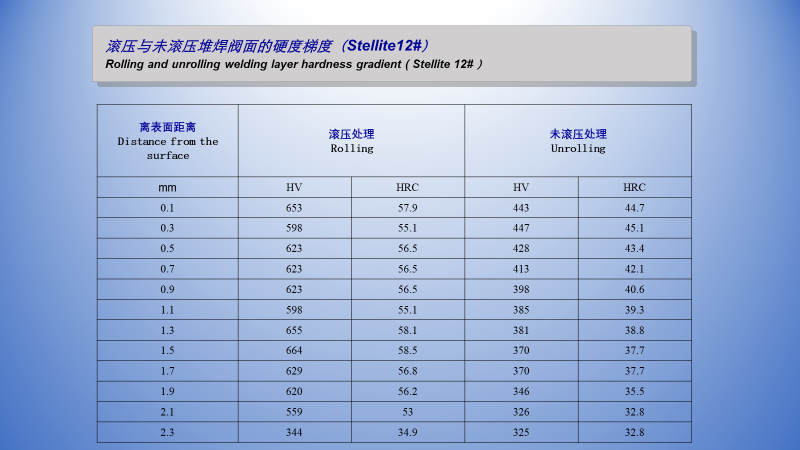

图例如下:
2、

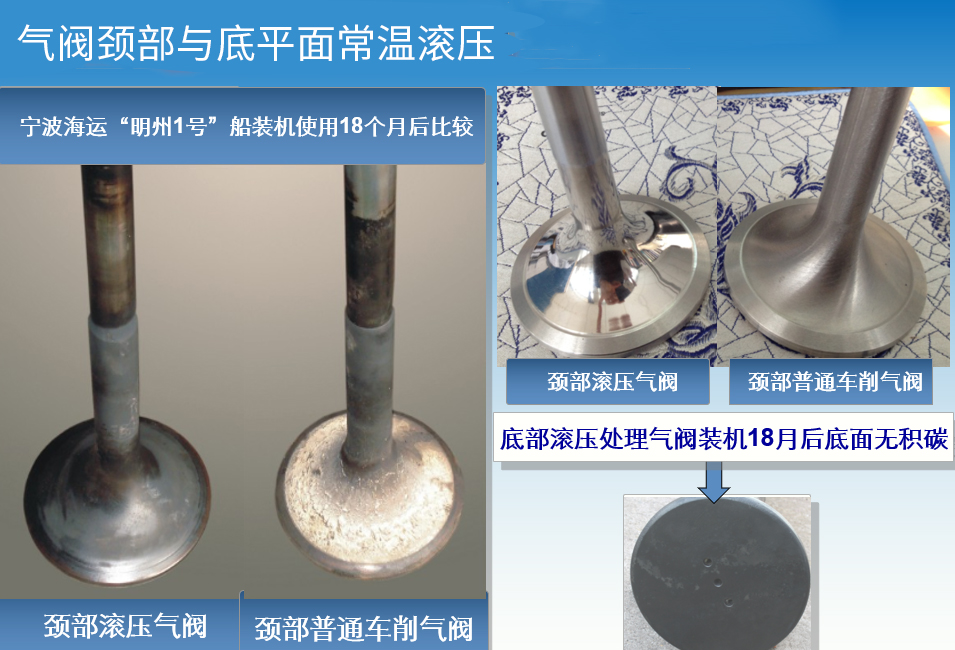

气阀颈部和底平面表面滚压硬化工艺
高斯通在突破生产新一代气阀关键技术的同时,独创了气阀颈部与底平面滚压等多项专利技术。以滚压替代普通的车削工艺,消除加工表面的刀痕和残余应力,也使表面金相组织更加密实,粗糙度降低至
Ra0.4。材料表面的金相致密度提升,破坏了材料分子之间的相间组织,使积碳无孔可入,从而大大减少了气阀颈部和底平面的积碳侵蚀,有助于减少气阀的高温积聚,从而延长气阀的使用寿命。
03
堆焊面材料
镍基合金Inconel718、Inconel625、FM53MD
钴基合金Satellite6号、12号等
